Dasturlashtiriladigan mantiqiy tekshirgichlar (DMT)
Dasturlashtiriladigan mantiqiy tekshirgichlar (DMT) — bu texnologik jarayonlarni avtomatlashtirish uchun ishlatiladigan texnik vositalar. Bu Real vaqt rejimida ishlaydigan sanoat dizaynidagi ixtisoslashgan elektron qurilma.

DMT raqamli ravishda dasturlashtirilishi mumkin va shu bilan ma'lum bir texnologik jarayon talablariga juda oson moslashadi. DMTning asosiy ish tartibi uning uzoq muddatli avtonom ishlatilishi, ko'pincha noqulay ekologik sharoitlarda, jiddiy parvarish qilinmasdan va inson aralashuvisiz.

DMT raqamli texnologiyalar yordamida turli xil ilovalar, mashinalar, tizimlar va jarayonlarni individual boshqarish uchun ideal echimdir.
DMT seriyali NS
Nova Solutions kompaniyasi tomonidan ishlab chiqarilgan NS seriyali DMT neft va gaz, energetika va boshqa sohalarda har qanday murakkablikdagi texnologik jarayonlarni avtomatlashtirish tizimlarini yaratish uchun seriyali, arzon, moslashuvchan va ko'p qirrali vositadir.
NS seriyali DMTlar zamonaviy elektron elementlar bazasi asosida yaratilgan bo'lib, minimal vaqt sarflagan holda katta hajmdagi ma'lumotlarni qayta ishlash imkoniyatini beradi. Shuningdek, tarqatilgan tuzilmani qo'llab-quvvatlash, modullarni issiq almashtirish rejimida zaxiralash va almashtirish orqali avtomatlashtirilgan jarayonlarni boshqarish tizimi ning yuqori ishonchliligi.
DMT NS-50
NS-50 boshqaruvchisi birlamchi sensorlardan ma'lumotlarni to'plash va qayta ishlash, berilgan algoritmlar bo'yicha boshqaruv signallarini shakllantirish, turli aloqa kanallari orqali ma'lumotlarni qabul qilish va uzatish uchun mo'ljallangan. U texnologik jarayonlarni avtomatlashtirishning mahalliy tizimlarini qurish uchun ishlatiladi.
NS-50 tekshirgichining asosiy xususiyatlari:
  • 12 mm kenglikdagi kichik kanalli i/u modullari (1...16 kanal);
  • bitta modulning diskretligi bilan miqyoslash qobiliyati;
  • tekshirgichning kirish / chiqish modullarini "issiq" almashtirish;
  • IEC 61131-3 standartidagi 5 tilni qo'llab-quvvatlaydigan bajariladigan muhit;
  • kengligi 35 mm bo'lgan standart DIN-relsga o'rnatish.
Nazoratchi quyidagi modul turlarini o'z ichiga oladi:
  • DMT quvvat manbai;
  • Markaziy protsessor;
  • interfeys;
  • aloqa protsessori;
  • analog kiritish;
  • analog chiqish;
  • diskret kirish;
  • diskret chiqish;
  • pulslarni hisoblash.
NS-50 kontrolleri bir yoki bir nechta kranlardan tashkil topgan blok-modulli dizaynga ega bo'lib, ular DIN relsiga o'rnatilgan har xil turdagi olinadigan modullarni o'z ichiga oladi. Modul tekshirgichning asosiy elementidir va turiga qarab u yoki bu funktsiyani bajaradi.
Tekshirish modullarining kerakli konfiguratsiyasini Sizning ehtiyojlaringizga muvofiq va vazifalarga qarab tanlash kompaniya mutaxassislari tomonidan amalga oshiriladi. Siz arizani fikr-mulohaza shakli orqali qoldirishingiz mumkin.
DMT NS-001
Funksional imkoniyatlari:
  • dasturlanadigan mantiqiy kontrollerning ichki shinalari uchun ta’minot manbalarini zaxiralashni qo‘llab-quvvatlash;
  • yuqori tezlikdagi ichki ma’lumotlar shini (kreytlar o‘rtasidagi aloqa uchun);
  • yig‘ma kreyt - kreytni diskretlik bilan bitta modulga oshirish imkoniyati, balandligi 35 mm bo‘lgan DIN-reykaga o‘rnatish;
  • "halqa," "yulduz," "shina" topologiyasi bo‘yicha masofadan kirish/chiqish stansiyalarini markaziy protsessorga ulash;
  • foydalanuvchi arxivlari uchun 0,5 Gb energiyaga bog‘liq bo‘lmagan xotira;
  • IEC 61131-3 standartining barcha tillarini qo‘llab-quvvatlovchi dasturlash muhiti, shuningdek CFC.
Vazifasi:
  • Sanoat va ma’muriy obyektlarni avtomatlashtirishning lokal tizimlari;
  • Telemexanikaning hududiy taqsimlangan tizimlari, dispetcherlik tizimlari.
Texnik xususiyatlari:
Amaliy dastur siklining minimal vaqti 10ms
Vaqtni sinxronlash aniqligi 50 mks gacha
DC da kirish kuchlanish diapazoni 18...36
Ishchi harorat diapazoni -40 dan +60°S gacha
Kommunikatsiya imkoniyatlari:
Ayirboshlash protokollarini qo‘llab-quvvatlash:
  • HART v6, v7;
  • IEC 60870‑5‑101 (Master / Slave);
  • IEC 60870‑5‑104 (Master / Slave);
  • Modbus RTU (Master / Slave);
  • Modbus SSR (Master / Slave, kengaytirish imkoniyati bilan);
  • OPC DA, OPC UA;
  • FTP, SNMP v3, SysLog;
  • buyurtmachining talablari bo‘yicha qo‘shimcha, shu jumladan nostandart ayirboshlash protokollarini amalga oshirish mumkin.
Interfeyslarni qo‘llab-quvvatlash:
  • USB host 2.0;
  • RS-232 / RS-485;
  • Ethernet 100 Mbit/s RJ-45 (full duplex) - har bir SPda 4 tagacha port;
  • Ethernet 100 Mbit/s FO (Single-mode, Multi-mode) - har bir SP uchun 2 tagacha port.
NS-001 KONTROLLER MODULLARI:
NS-001 PLK APPARAT KONFIGURATSIYASI
uzoqdagilarni qo‘llab-quvvatlash kengaytirish kreytlari
kreytlarni 10 km gacha bo‘lgan masofaga ajratish imkoniyati (optik tolali aloqa liniyasi bo‘yicha)

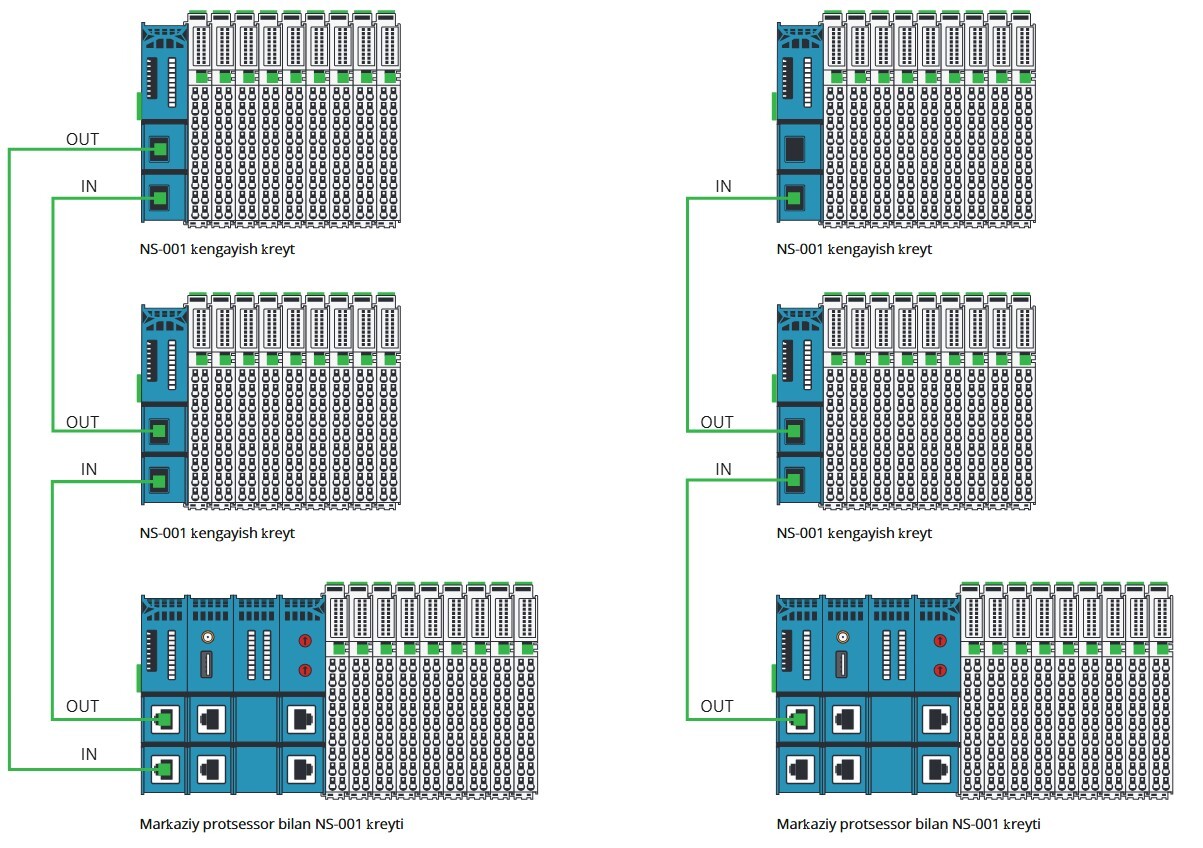

1-rasm. NS-001 PLK ulanishiga misollar
